局域网开关量(数字量)双向对传模块是一种专门用于在局域网(如以太网、CAN、RS485转TCP/IP等)上，实现继电器触点、按钮状态、传感器通断信号等开关状态信号，和继电器吸合/释放、电机启停、灯光开关等控制命令，双向、实时、远距离传输的设备或模块。其核心价值在于替代传统的长距离硬接线，提供更高的灵活性、可扩展性、集中监控能力和更低的布线成本。

其应用场景极其广泛，几乎覆盖所有需要远程状态监测和离散控制的领域。

一、应用场景：

1.工业自动化与过程控制：

设备状态监控：远程采集分散设备的运行状态，如电机运行/停止、阀门开/关到位、断路器分/合闸、急停按钮状态、液位开关报警、门禁开关状态。

分布式控制：远程控制分散的执行机构，如电机启停、电磁阀通断、继电器吸合/释放、指示灯开关、报警器启停等。

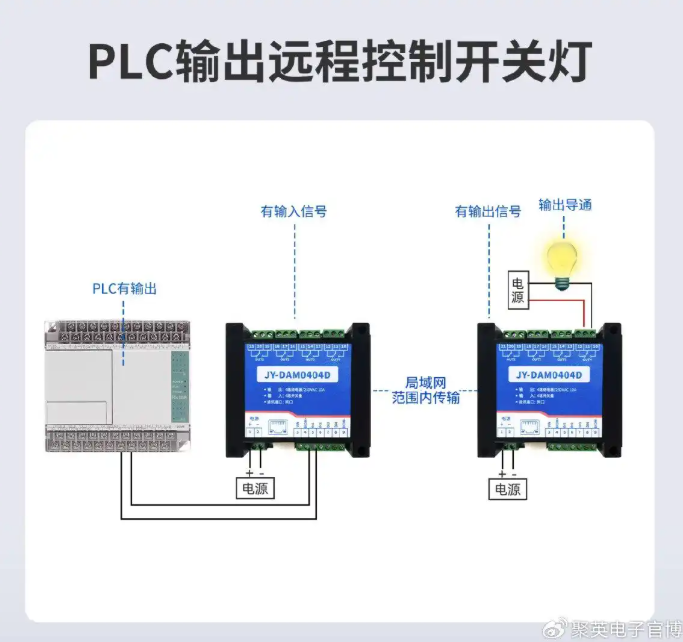

PLC/DCS系统扩展：将远程的开关量输入(DI)信号，如限位开关、光电传感器等，传回中央PLC/DCS;同时将PLC/DCS输出的启动命令、报警复位等开关量输出信号传输到远程设备。

报警与联锁：实现跨区域、跨设备的报警信号传输和联锁控制逻辑，如故障、超限、入侵等信号。

生产线控制：控制流水线上的启停、工位选择、产品到位检测等。

2.楼宇自动化系统：

照明控制：远程开关公共区域、楼层、房间的照明回路。

设备监控：监控电梯运行/停止/故障状态、水泵运行/故障状态、风机启停/故障状态、配电柜开关状态。

安防系统集成：接收门磁开关、窗磁开关、红外探测器、紧急按钮的报警信号;控制门锁开关、报警灯闪烁。

能源管理：远程控制非关键设备的电源通断，如插座、空调末端等。

3.智能家居/智能建筑：

基础控制：控制灯光开关、窗帘升降、插座通断、简单家电开关。

安防监控：接入门窗传感器、移动探测器、烟雾探测器的报警信号。

场景联动：实现“离家模式”、“回家模式”等场景下多个开关设备的联动控制。

4.电力监控与能源管理：

开关柜状态监测：远程监测断路器、隔离开关、接地刀闸的分/合闸状态。

保护信号与报警：采集继电保护装置的动作信号、故障告警信号，如过流、过压、跳闸。

远程控制：结合用户管理权限，实现远程分合闸操作。

变压器/配电房监控：监测温控器风扇启停、油位开关状态、门禁状态。

5.安防与消防系统：

入侵报警系统：传输门磁、窗磁、红外、双鉴等探测器的布防/撤防状态和报警触发信号。

消防报警系统：传输手动报警按钮、消火栓按钮、水流指示器、压力开关的报警信号;远程启动/停止消防泵、排烟风机。

视频监控联动：报警信号触发摄像头开关或预置位转动。

门禁系统：控制电控锁的开/关;接收门磁信号判断门状态。

6.农业与环境监测：

设备控制：远程控制灌溉阀门开关、通风风机启停、补光灯开关、喂食机启停。

状态监测：监测水井泵运行状态、储水罐液位开关(高/低液位报警)、温室卷帘机到位开关。

7.交通运输：

信号灯/指示灯控制：控制交通信号灯、隧道指示灯、航标灯的开关或简单切换。

设备状态监控：监测道闸起落状态、电梯运行状态、车辆到位检测。

船舶/车辆监控：监测舱门开关状态、设备运行/故障指示。

8.基础设施与公共设施：

路灯控制：远程开关路灯或分组控制。

广告牌/显示屏控制：控制电源开关。

泵站/水厂监控：监测水泵运行/故障/手自动状态;远程启停水泵。

管廊监控：监测井盖开关状态、有害气体探测器报警信号。

9.特定设备内部通信：

在大型机械设备、医疗设备、舞台设备内部，不同模块间需要传输大量的限位、到位、准备好、故障等状态信号，和启动、停止、复位等控制命令。

二、应用场景核心特点：

信号类型：需要传输离散的、二值状态信号，即开/关、通/断、运行/停止、报警/正常、高/低等信号。

距离：传输距离远，或设备分散，使得传统硬接线成本高昂、布线复杂困难。

分散性：传感器、按钮等信号源或继电器、接触器、指示灯等控制目标在地理位置上是分散的。

网络化需求：需要利用现有局域网基础设施，或构建专用网络实现集中监控、远程操作、系统集成和数据分析。

实时性与可靠性：通常要求快速响应，特别是报警和控制命令，并具备较高的传输可靠性。

双向性：应用需要同时进行状态采集和命令下发。

低成本替代方案：核心目标是节省大量控制电缆、端子排、线槽的成本和安装维护时间。

三、选择模块关键因素：

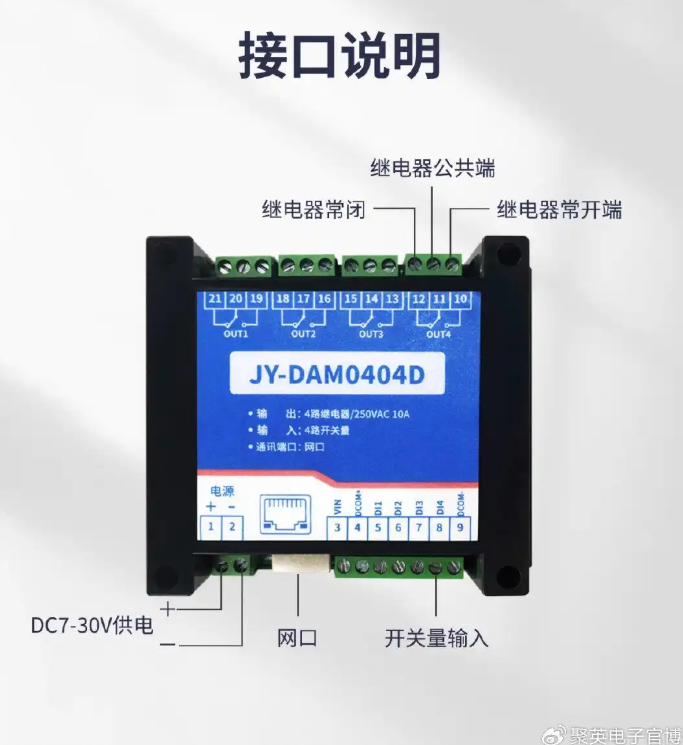

1.输入/输出类型：

输入(DI):干接点、湿接点、NPN/PNP集电极开路。隔离电压等级。

输出:继电器输出(干接点，控制交流/直流负载)、晶体管输出(NPN/PNP，控制直流负载)、固态继电器输出。输出电流/电压能力。

通道数量：单模块支持的DI和DO通道数。

通信协议和接口：以太网(TCP/IP、ModbusTCP、EtherNet/IP、PROFINETIO、EtherCAT)、CAN总线、RS485转局域网等。需与上位系统兼容。

传输速率和响应时间：对控制命令和报警信号的实时性要求越高，对网络带宽和模块处理速度要求越高。

2.隔离与保护：

通道间隔离：防止通道间干扰。

信号/通信/电源隔离：提高抗干扰能力和系统安全性，特别是工业环境。

过压/过流/反接保护：增强可靠性。

供电方式：本地供电或PoE。

环境适应性：工作温度范围、湿度范围、防护等级(IP，尤其室外应用)、抗振动冲击能力。

配置与管理：是否支持Web配置、专用配置软件、或通过标准协议配置。

四、与模拟量对传模块的核心区别：

信号本质：开关量处理离散状态(0/1)，模拟量处理连续变化的物理量(电压/电流/温度等)。

应用侧重：开关量模块主要用于状态监控、逻辑控制、报警传递和简单设备启停;模拟量模块则用于过程参数监测(如温度压力)、精确控制(如阀门开度)和测量数据采集。

复杂性：开关量模块通常更简单、成本更低、通道密度更高、响应更快。

局域网开关量对传控制器是构建分布式监控和控制系统的基石，应用场景几乎无处不在。极大地简化了布线工程，提高了系统的灵活性和可维护性，是实现设备联网、远程监控和工业物联网(IIoT)的关键组件之一。
